롤 나사 연삭기 개발
- 총 제 작 기 간
- 2022년 09월 17일 ~ 2023년 10월 20일
- 기술적 어려움

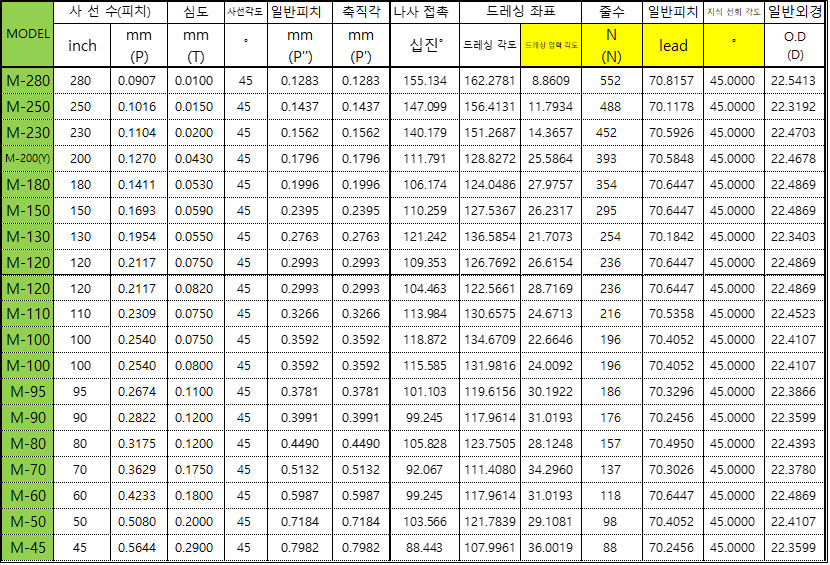

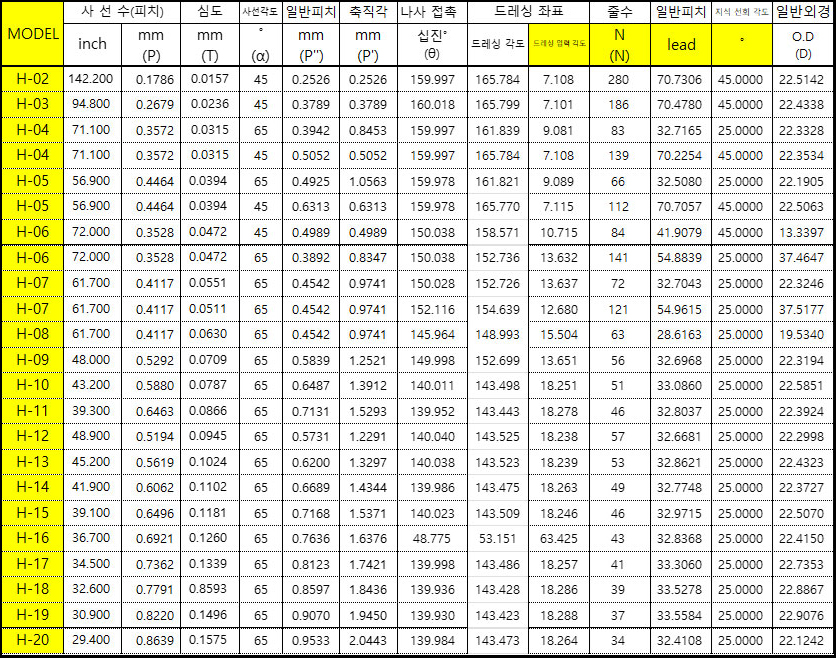

- 피치, 심도, 사선각도, 일반피치, 축직각피치, 나사 접촉각, 드레싱 좌표, 줄수, 리드, 지석 선회각도, 외경간의 관계 수학함수 공식 구하기
- 인덱스 주축 센터와, 심압대 센터간의 좌우, 상하의 평행도를 0.001mm 이하를 만족하는 기구적 조건
- 해결과제, 쟁점
- 임의의 지석 선회 각도에 따른 드레싱 좌표 입력각도를 구하기.
- 심압대의 하우징 높이와 측면에 고인 SHIM 값 구하기 및 정밀 소재 가공.
- 가공소재에 연삭되는 줄에 터치포인트값 입력할 수 있는 프로그램.

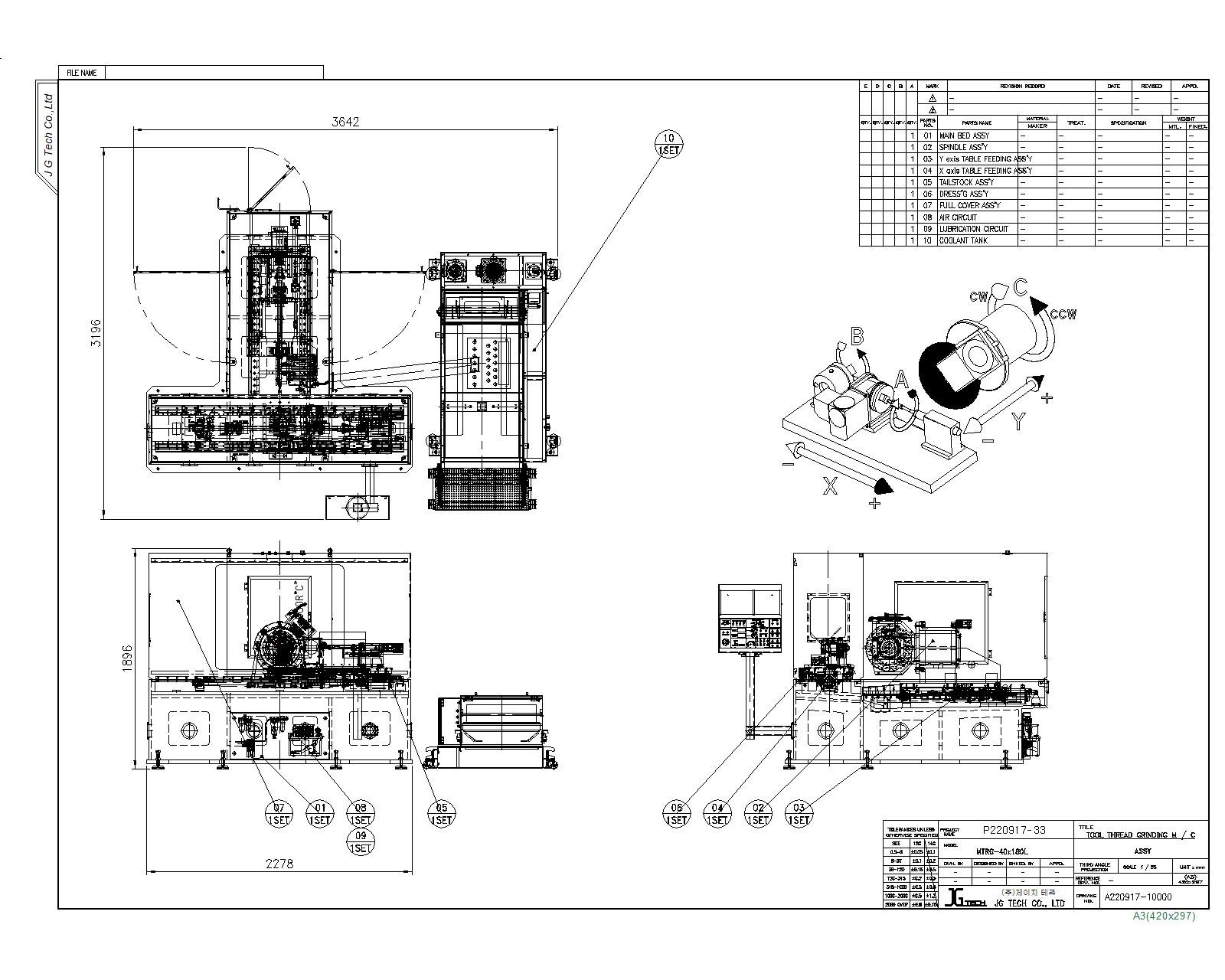

개발사진

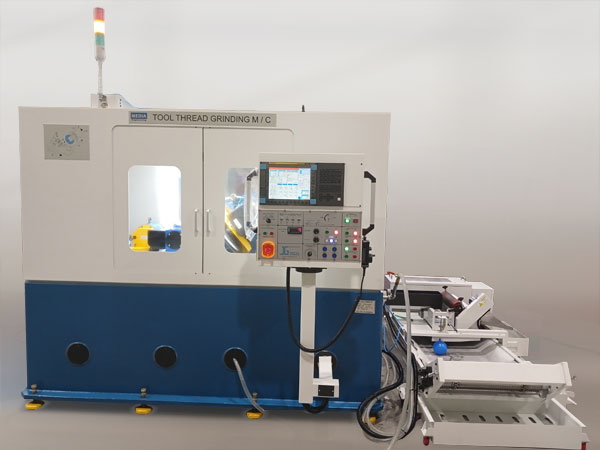

개발 완성 사진-1

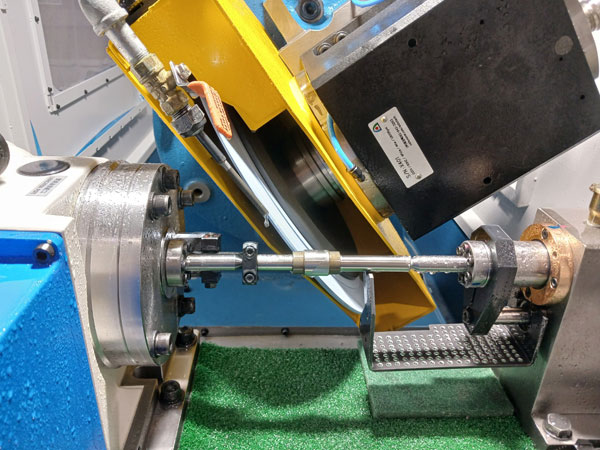

개발 완성 사진-2

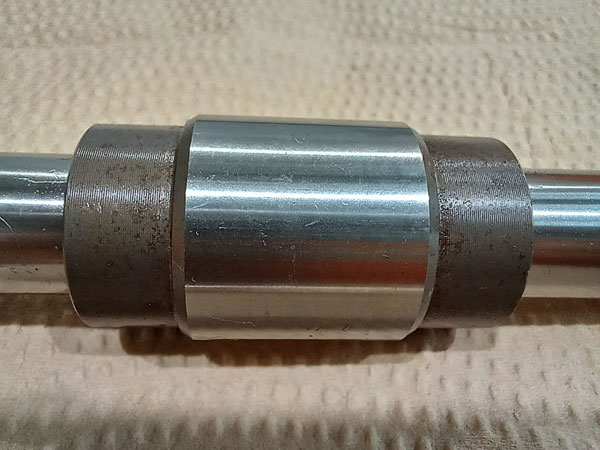

연삭 가공 소재 – 전

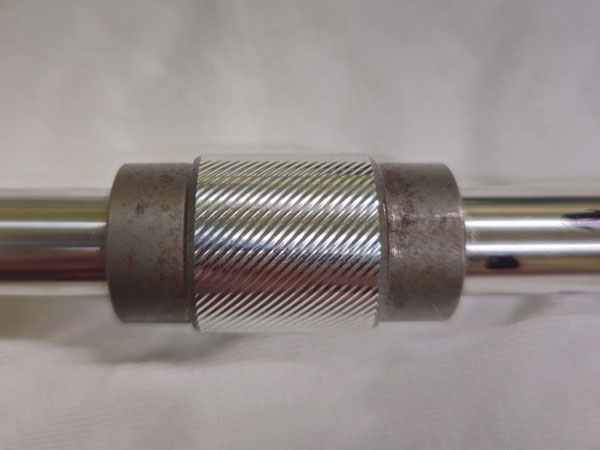

연삭 가공 소재 - 후
기계 사양
| Description |
Unit |
|
| Capacity |
Max Work Piece Length |
mm |
150 |
| Max Work Piece Diameter |
mm |
∅30 |
| Max Length |
mm |
180 |
| Travel Range |
X-axis |
mm |
600 |
| Y-axis |
mm |
300 |
| A-axis Rotation |
deg |
360° |
| C-axis |
deg |
±45° (수동) |
| Axis Drives |
Rapid Traverse X-axis |
m/min |
5 (Linear Scale) |
| Rapid Traverse Y-axis |
m/min |
5 (Linear Scale) |
| Rapid A-Rotation |
rpm |
40 |
| C-axis Rotation |
deg |
360°(Rotary Encodear) |
| X-Linear Resolution |
mm |
0.001 |
| Y-Linear Resolution |
mm |
0.001 |
| A-Indexing Accuracy |
sec |
20 |
| A-Repeatability Accuracy |
sec |
4 |
| Wheel Spindle |
Grinding Wheel Diameter |
mm |
∅300x∅105x20t |
| Grinding Spindle Speed |
rpm |
3600 |
| Power Required |
KW |
3.7 |
| Dressing Device |
Disk Wheel Diameter |
mm |
∅100x∅50x16t |
| Disk Spindle Speed |
rpm |
1800 |
| Pack Power |
KW |
1.5 |
| Electrical |
Main Voltage |
- |
220V / 60Hz |
| Consumption Power |
KVA |
0.9 |
| Machine Size |
Length x Width |
mm |
2525x3460 |
| Height |
mm |
2000 |
| Weight |
Kg |
9000 |
| Control Technology |
Controller |
- |
FANUC Oi-MF |
