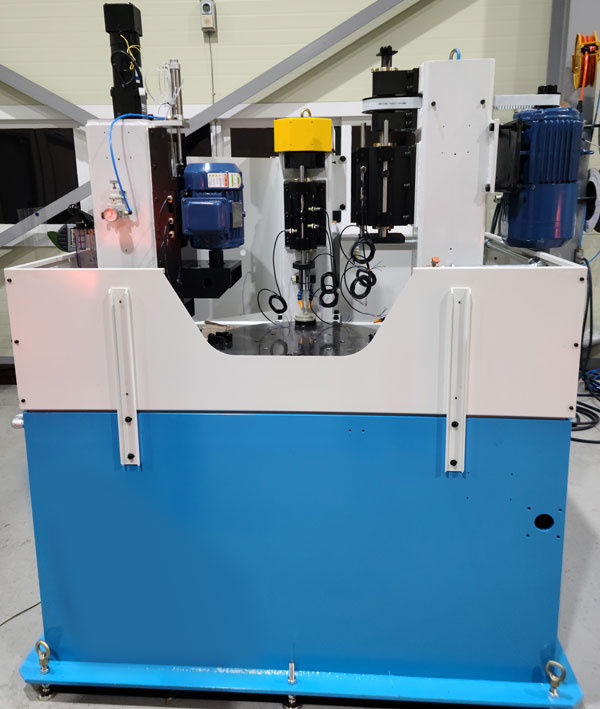

4 Station Index 타입 수직 드릴링 & 태핑기4 Station Index type Vertical Drilling & Tapping Machine
제품 특징
- 버튼 조작 Panel
- 3 Phase Motor, 입력전기 220v, 380V, 50 or 60Hz
- 상하 이송 테이블 Linear Guide & Ball Screw 구조 & 수동 Greese Pumping
- 공압 Index 테이블 적용 – 4분할 우회전
- Multi Spindle – 2 스테이션 4축 , 4스테이션 6축 적용
- PT탭 또는 다축 드릴 가공용 맟춤 Spindle 적용 및 타이밍 플리, 벨트 구동
- 상하 이송 유무 확인용 근접센서 장착

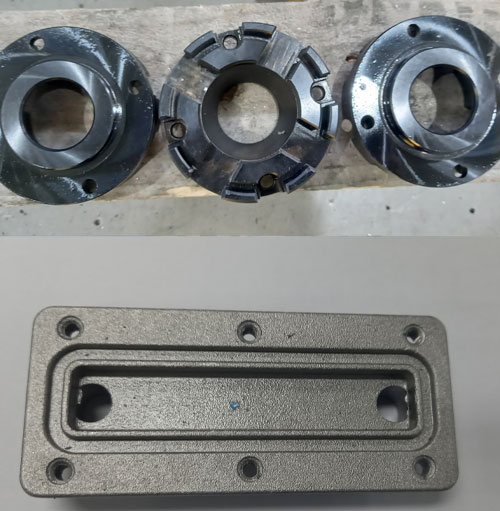

사용 소재

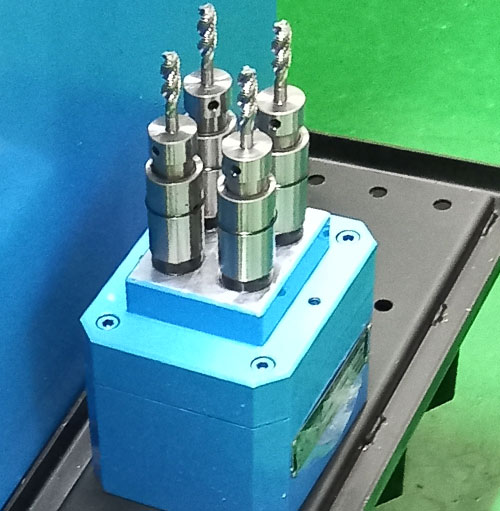

4축 드릴

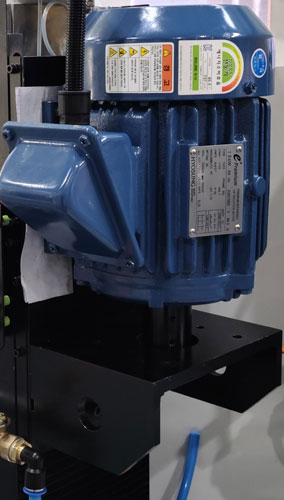

Station 2

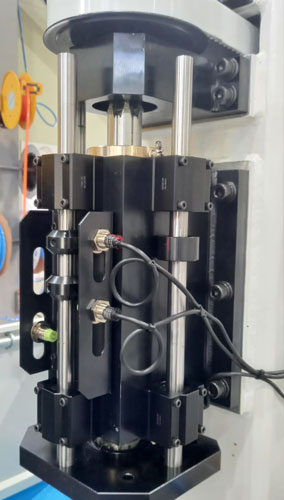

Station 3

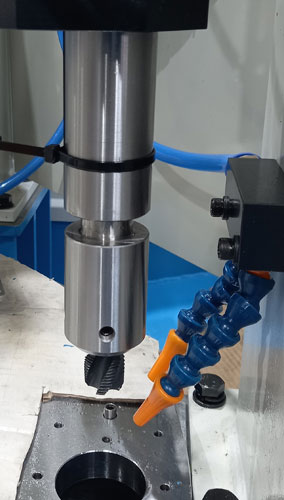

Station 4
제품 동영상

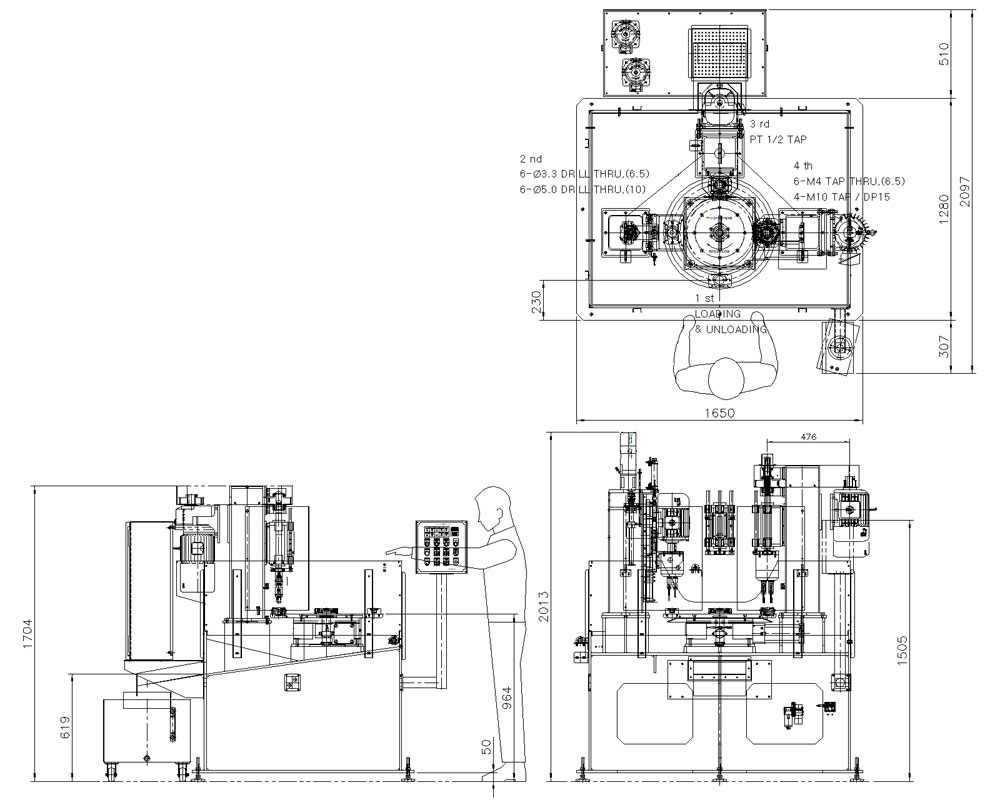

제품 사양
| Position | Process | Motor |
|---|---|---|
| Station 1 | Loading & Unloading | |
| Station 2 | 6-Ø3.3 Drill Thru. 6-Ø5.0 Drill Thru. Table Feeding | 1.5 Kw 180 w 1/15 |
| Station 3 | PT ½ Tap | 1.5 Kw 1/10 |
| Station 4 | 6-M4 Tap Thru. 4-M10 Tap Dp15 | 2.2Kw |
| Coolant Pump | 180F- 2ea | |
| Index Table | 4 x 90º | |
