연삭기

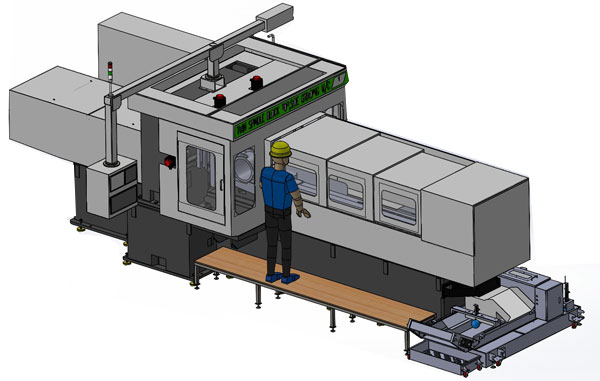

블록 평측면 연삭기Block Surface Grinding Machine
제품 특징
- Servo Motor & 3Phase Motor, 220V, 50 or 60Hz.
- 특수제작 영전자척.
- 수직 & 수평 2개의 지석으로 블록의 측면과 상면 동시 연삭.
- 분리된 평면과 측면연삭 방식보다 90º 직각도 형상 가공에 유리.
- Ø510 연삭숫돌 및 고주파 스핀들 장착.
- 길이 방향 U축은 Linear Motor & Linear Guide & Linear Scale 사용.
- 좌우 & 상하 X,Y,Z축은 Ball Screw & Linear Guide & Linear Scale 사용.
- 연삭가공 대화형 프로그램.

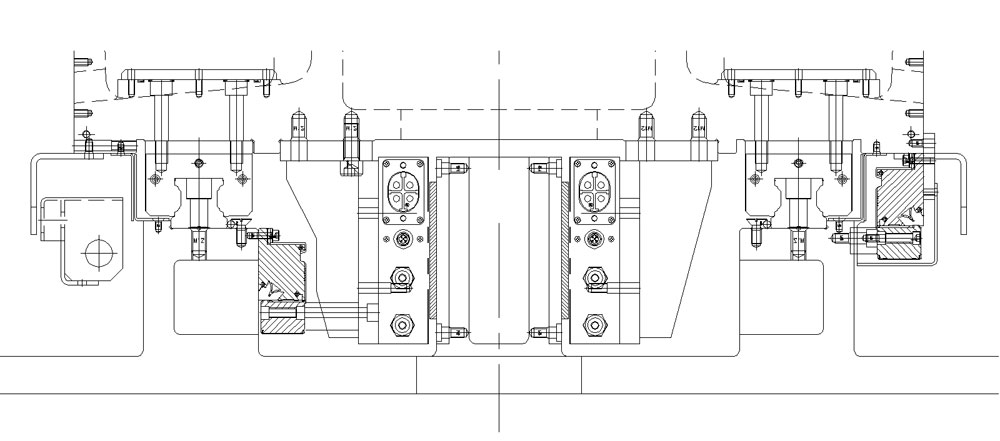

U축 구조

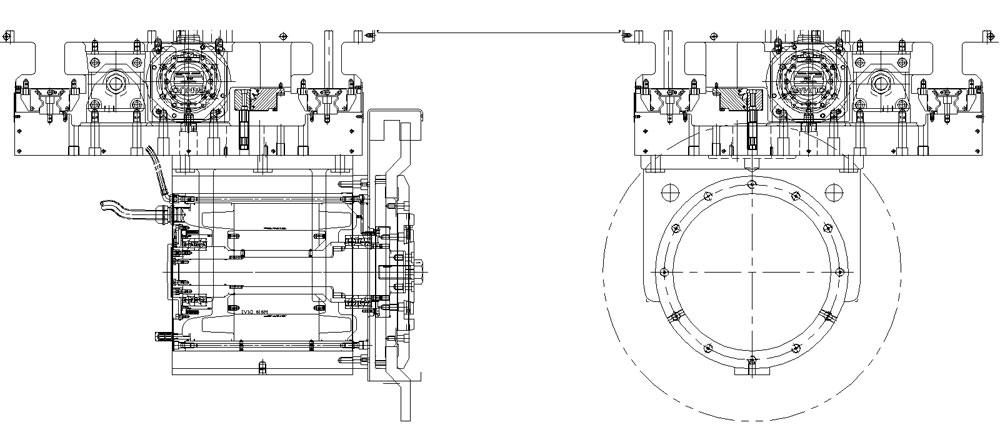

연삭숫돌 배열

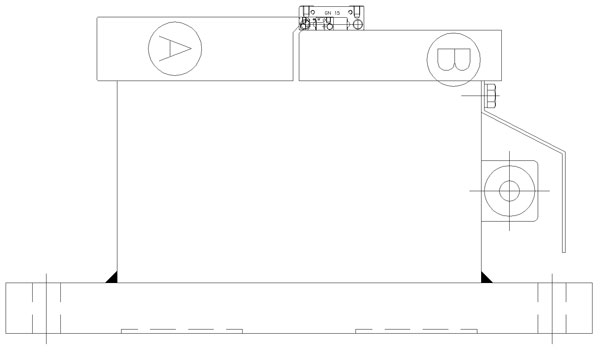

영자척
제품 사양
| 적용형번 | Mini block #07~15 |
|---|---|
| 영자척 크기 | 180 x 2100 |
| 이송거리 (U,X,Y,Z) | U3100 XY205, ZV 213 |
| 연삭유탱크 | 800 Liter |
| 소요전력 | 16Kw |
| 기계 중량 | 24ton |

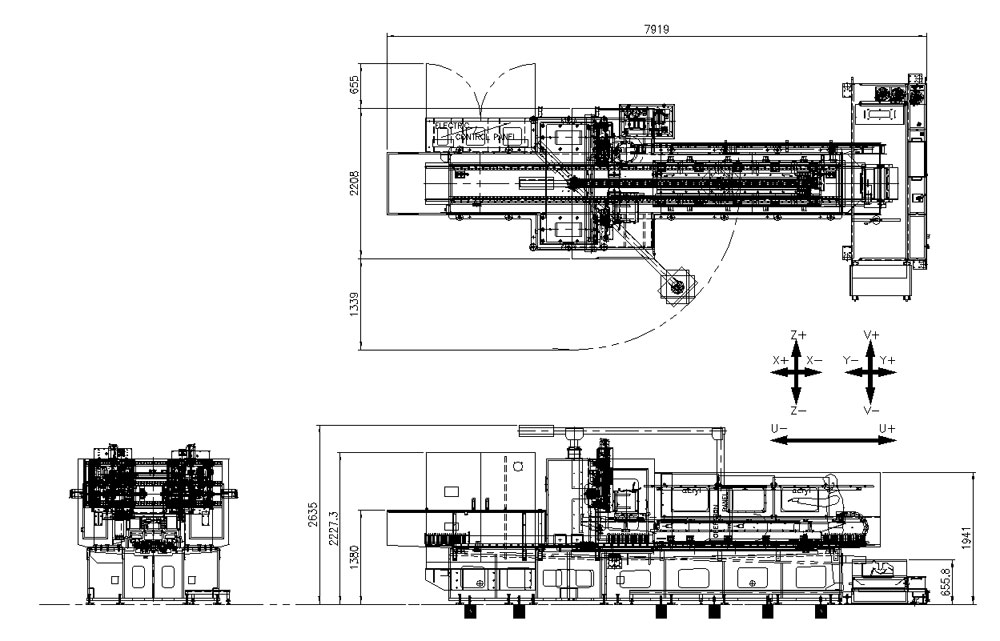

| 기계 사이즈 | 7919 x 2208 x 2635H |
