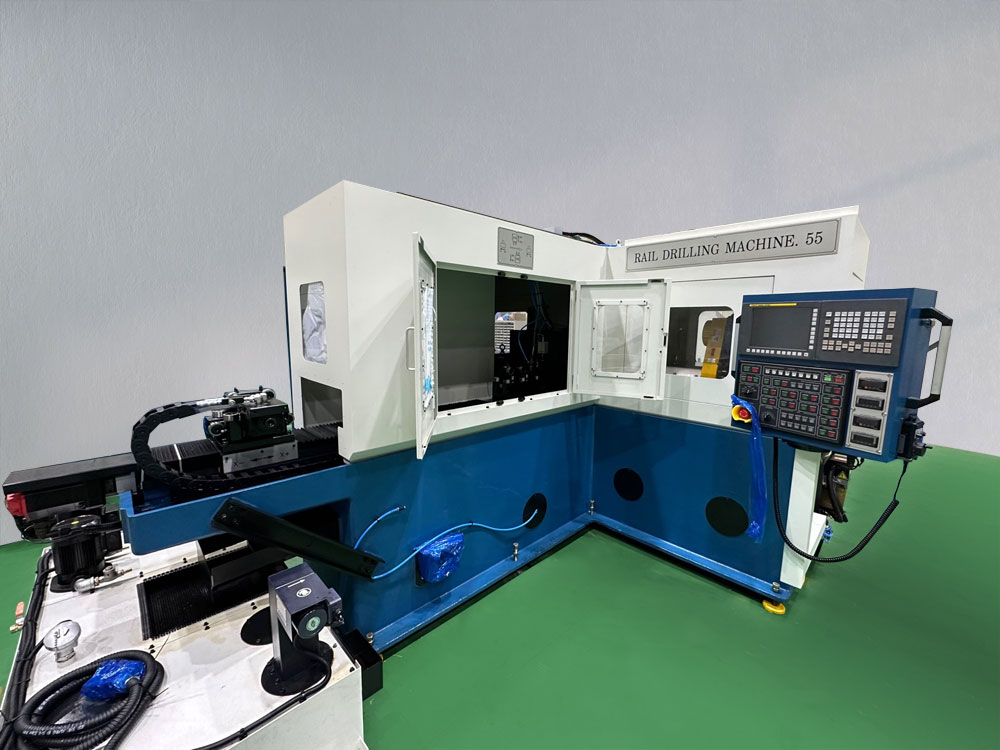

레일 드릴링 & 카운터보링기 Rail Drilling & Counterboring Machine
제품 특징
- Servo 4축 Control (2계통 제어), Fanuc 사용(변경 가능)
- 수평방식으로 구멍가공 및 면취 가능한 공구 설계.
- Specialized Box구조로 원하는 포인트로 집중분사 Nozzle 제작.
- Chain Conveyor 구조와 Rack & Pinion 구조로서 근접센서 제어로 제품 1개씩 자동 공급 및 취출 가능.
- Oil Hole 스핀들 및 Tool 구조설계로서 제품의 열변형으로 인한 휨발생 최소화.
- 유압 Clamping 구조로서 제품 흔들림 無.

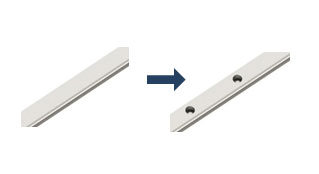

소재 가공 전후
제품 동영상

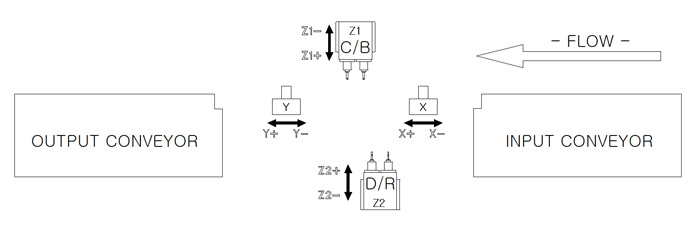

스핀들 배치
제품 사양
| 적용형번 | Linear guide Rail #15 ~ 65 |
|---|---|
| 가공길이 | 4000mm |
| 이송 스트로크 (X,Y * Z1,Z2) | X 690, Y 1090 mm Z1, Z2 350~370 mm |
| 연삭유탱크 | 360 Liter |
| 유압탱크 | 60 ~ 100Liter |
| 소요전력 | 20Kw ~ 37Kw |
| 기계 중량 | 8~10ton |
| 기계 사이즈 | 13200 x 3960 x 2320H |

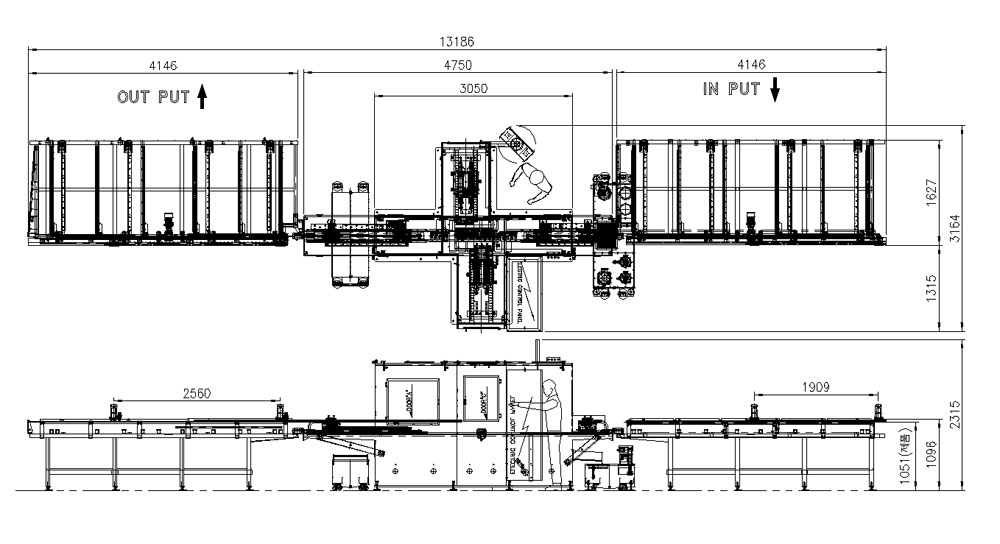

외형도

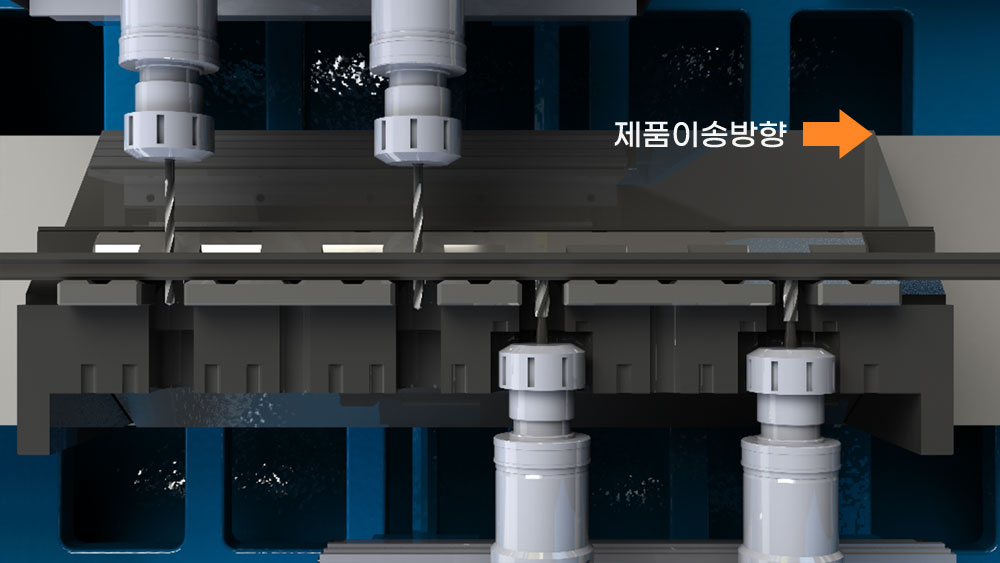

#35 배열
