절삭기
커플링 블랭크용 써큘러 쏘 머신Coupling Blank Circular Saw Machine
제품 특징
- 터치스크린 10.2 인치
- 3 Phase Motor, 입력전기 220V or 380V, 50 or 60Hz.
- Saw의 양측면과 Tooth 정면에 미스트 오일 주입 절단으로 사이클타임 65초 소요.

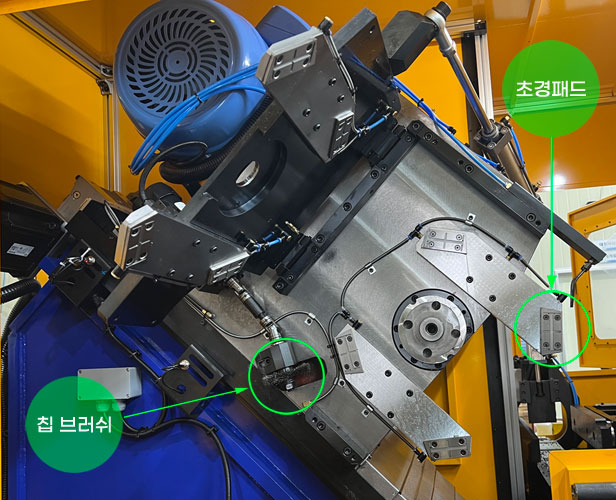

- Tooth 불순물 제거용 브러쉬 장착.
- Saw의 양 측면을 8개소 초경패드로 Saw 흼 방지 --- > 톱수명 증가.
- 기어박스와 3상모터를 5V 플리 및 벨트로 연결 구조 & 파우더 브레이크로 Back lash 최소.
- 45도 경사 이송테이블과 유압실린더 웨이트 체인연결로 볼스크류 부하 감소.
- X, Y축 Linear guide & ball screw 구조로 Servo motor 테이블 이송.
- 전후 및 45각도 Hydraulic Clamping 구조로서 제품 흔들림 無.

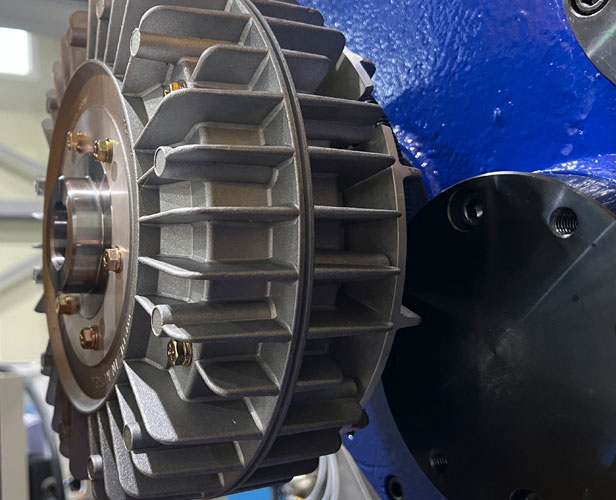

공냉식 파우더 브레이크

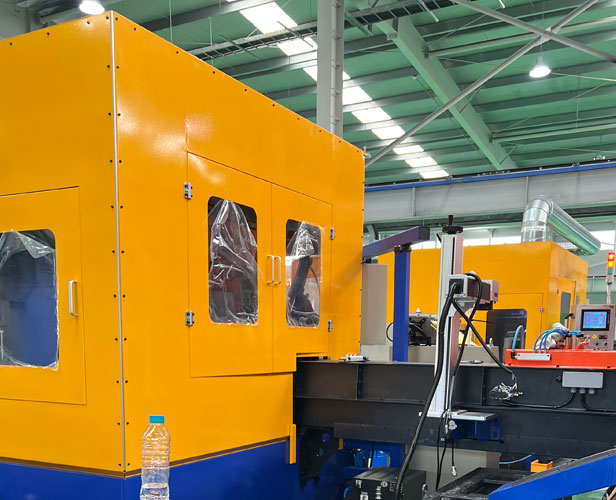

본체 & 아웃컨베이어 & 레이저마킹기
제품 동영상
제품 사양
| 파이프 사이즈 | Ø90 ~ Ø160 |
|---|---|
| 가공소재길이 | Max. 12000mm |
| 테이블 이송 스트로크 X축 | 700mm |
| 테이블 이송 스트로크 Y축 | 358mm |
| Circular Saw | Ø560 x t3.0 x Ø50 x Z80 |
| 유압탱크 | 60 Liter |
| 미스트 오일 펌프 | 2.7 Liter Tank & 2 Pump |
| 소요전력 | 25Kw |
| 기계 중량 | 8ton |

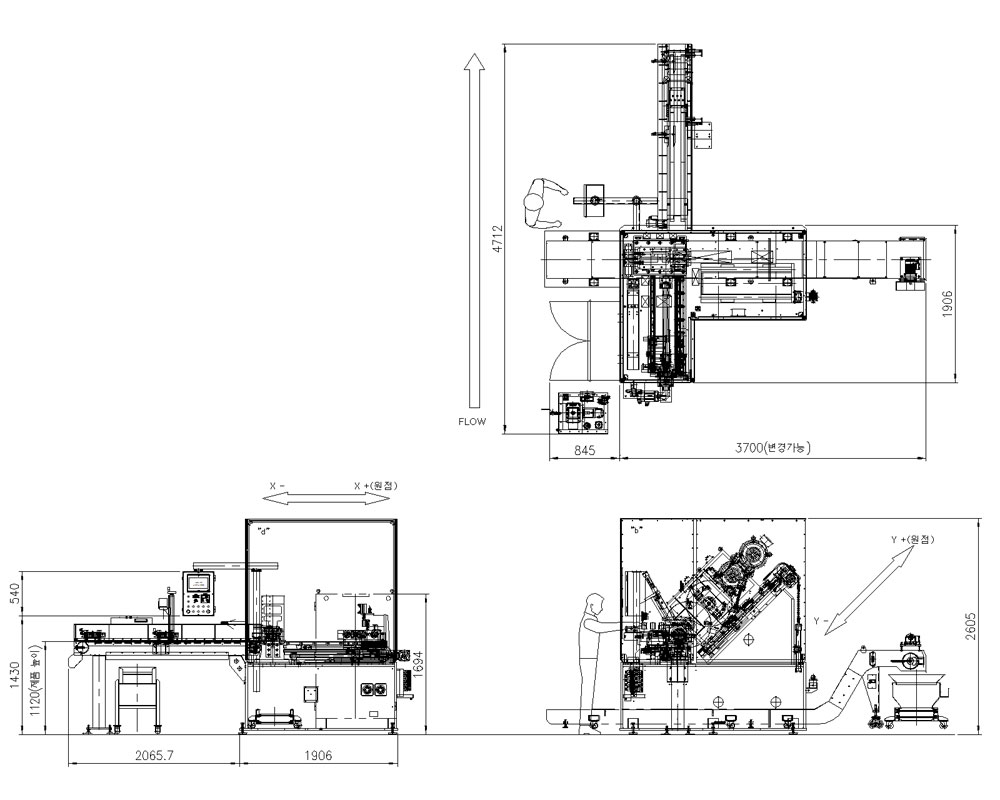

| 기계 사이즈 | 4400 x 2300 x 2600H (Input Conveyor 제외) |
