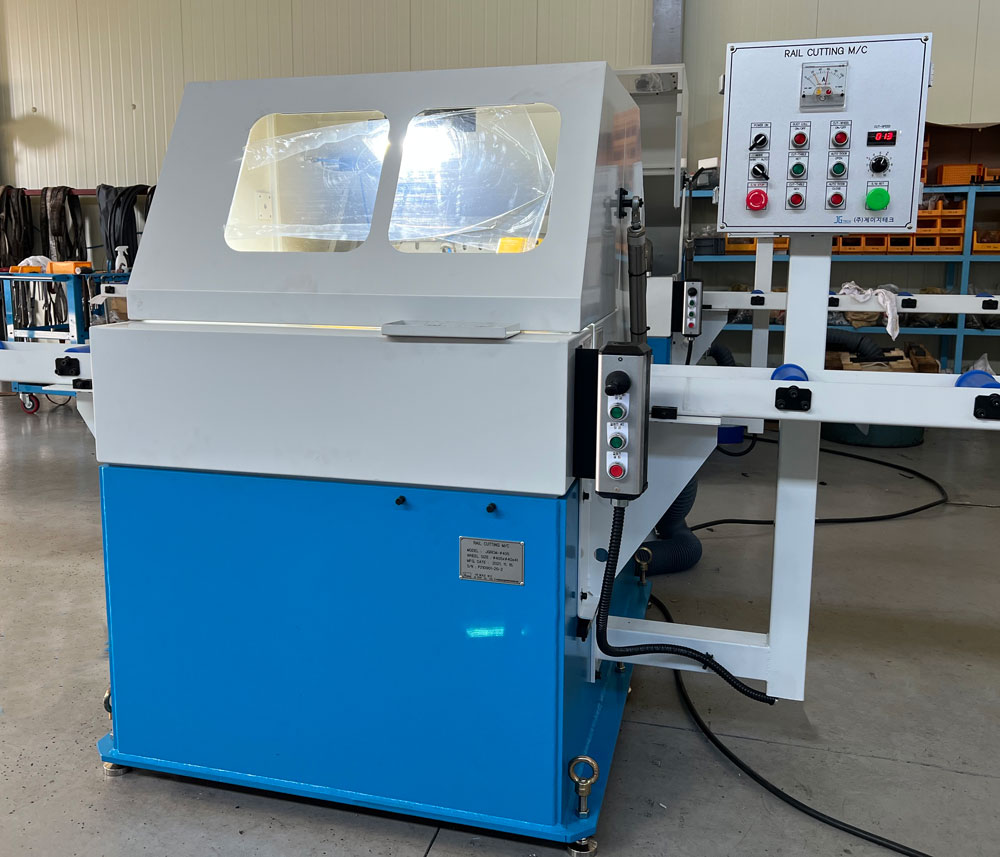

레일 고속 절단기 Rail High-Speed Cutting Machine
제품 특징
- 3 Phase Motor, 220V or 380V, 50 or 60Hz
- 건식 절단으로 #15 레일 2초, #65 5초 소요.
- 스핀들과 3상모터를 타이밍 플리 및 벨트로 연결 구조.
- 고압 송풍기로 분진 흡입.
- 공압 Clamping 구조로서 제품 흔들림 無.
- Linear guide & ball screw 구조로 테이블 이송.
- 끝단에서 구멍까지 거리(G값) 지그 이용해서 길이 절단.
소재 절단

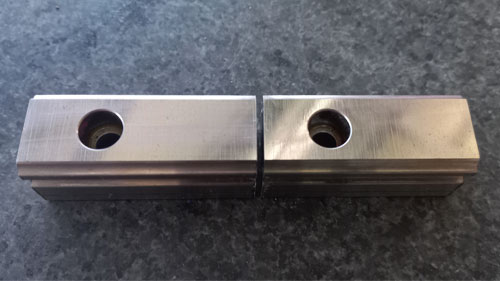

소재 절단 후

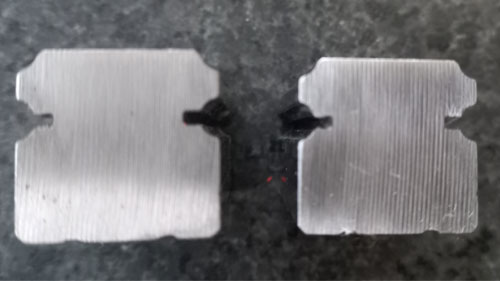

절단 단면
제품 동영상
제품 사양
| 적용형번 | Linear guide Rail #15 ~ 65 |
|---|---|
| 가공소재길이 | 4000mm |
| 테이블 이송 스트로크 | Max. 175mm |
| Cutting Wheel | Ø405 x Ø40 x t4 |
| 소요전력 | 20Kw x 60A |
| 기계 중량 | 2ton |

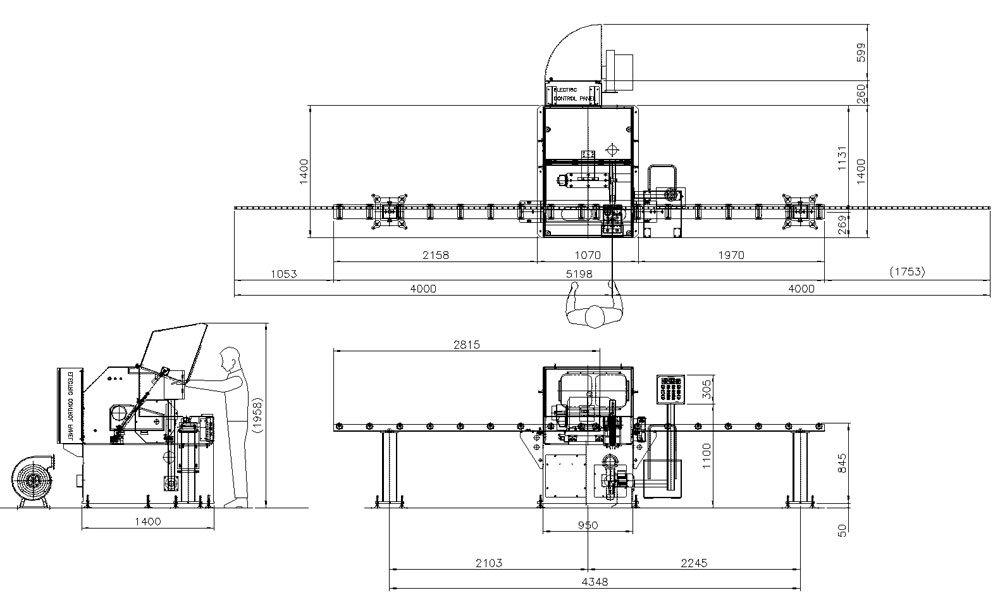

| 기계 사이즈 | 5200 x 2300 x 2000H |
