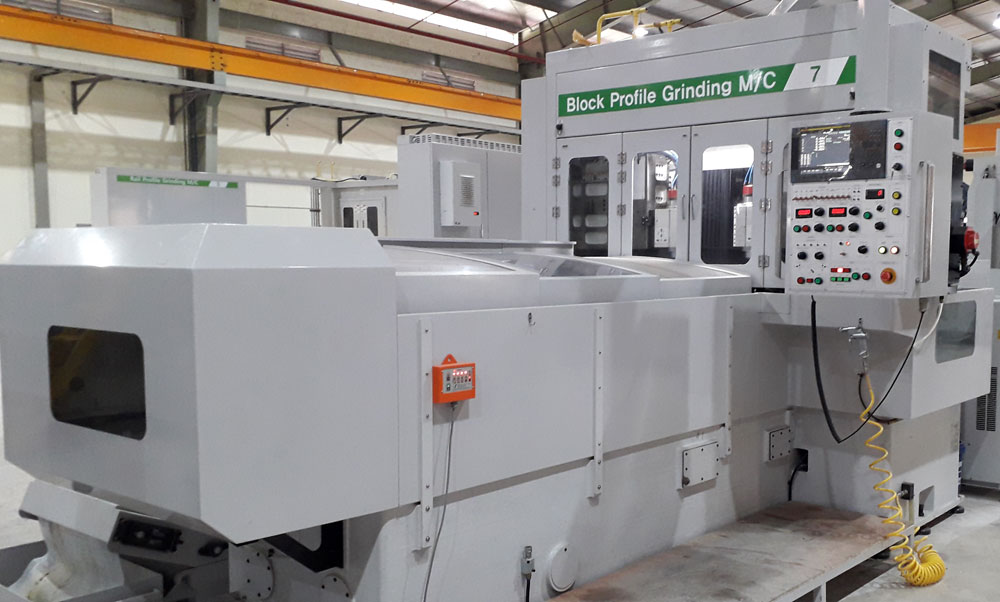

블록 연삭기Block Profile Grinding Machine
제품 특징
- Servo Motor, 220V, 50 or 60Hz.
- 2채널 열처리(HrC 50~55) 영자척 사용으로 UP급 W2값 확보.
- 형번별 전용 브라켓 Nozzle 제작으로 연삭유 집중분사 .
- 제품 형번에 따른 Jig Bracket 제작.
- 연삭가공 대화형 프로그램.
- #25 기준 싸이클 타임 39분/20EA(로딩/언로딩 7~10분제외)

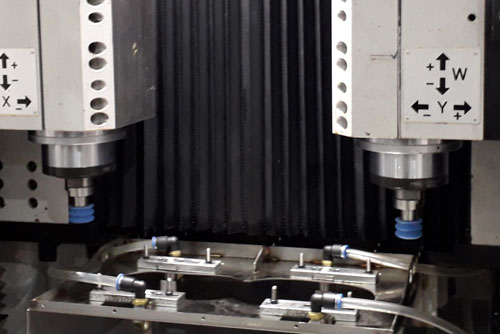

연삭유 노즐 장착용 브라켓

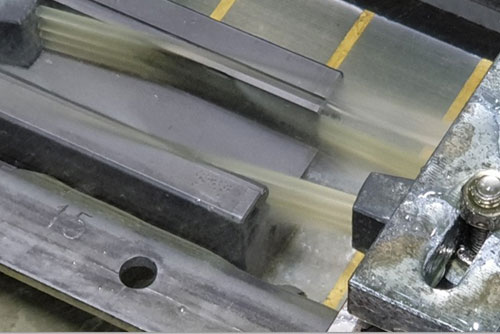

연삭유 분사 형상

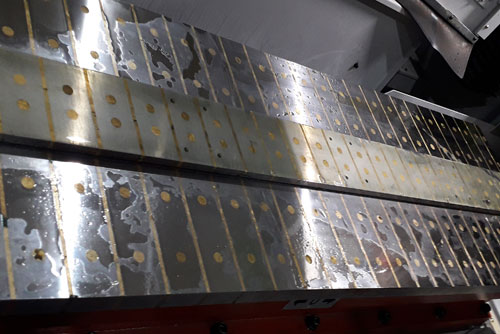

2채널 영자척
제품 동영상
제품 사양
| 적용형번 | #15,20,25,30,35,45,55,65 |
|---|---|
| 영자척 크기 | Ø120스핀들 1500 x 330 Ø140스핀들 1500 x 460 |
| 이송거리 (U,X,Y,Z) | U 2350, X-Y 235, Z-W 235 |
| 연삭유탱크 | 420 Liter |
| 소요전력 | Ø120스핀들 32Kw Ø140스핀들 53Kw |
| 기계 중량 | 15ton |

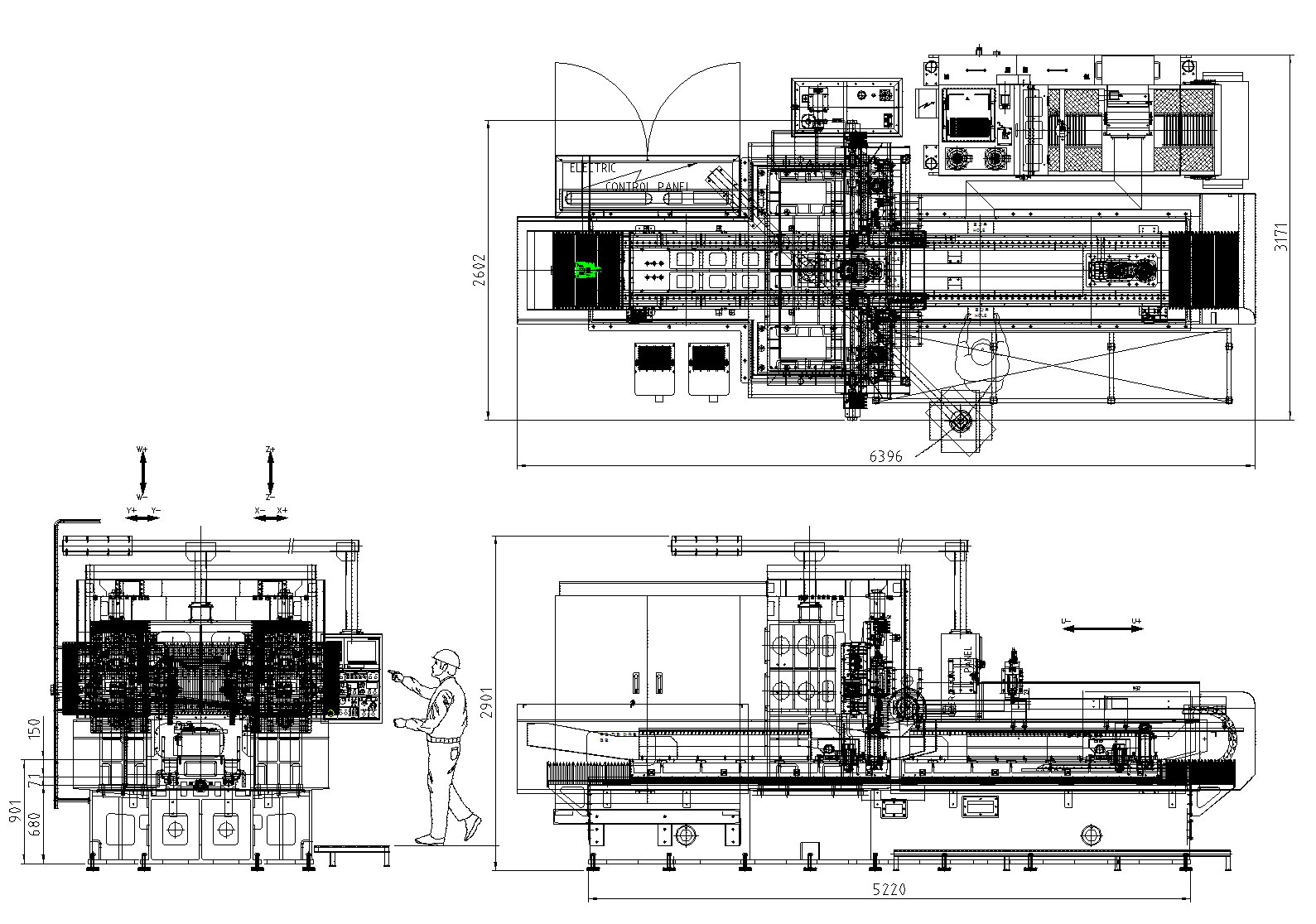

| 기계 사이즈 | 6400 x 3200 x 2900H |
