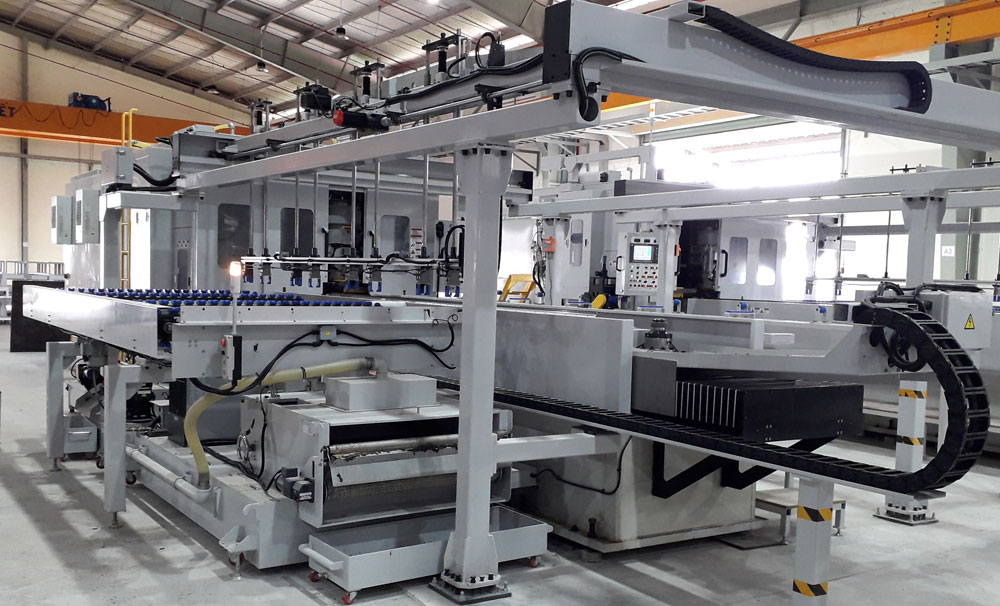

레일 연삭기Rail Profile Grinding Machine
제품 특징
- Servo Motor, 3Phase Motor, 220V, 50 or 60Hz.
- 특수제작 영자척 & 레일 정렬 장치와 가공프로그램 연결로 생산 싸이클 타임 단축 극대화.
- 형번별 전용 Nozzle 제작으로 초근접 설치 및 연삭유 집중 분사.

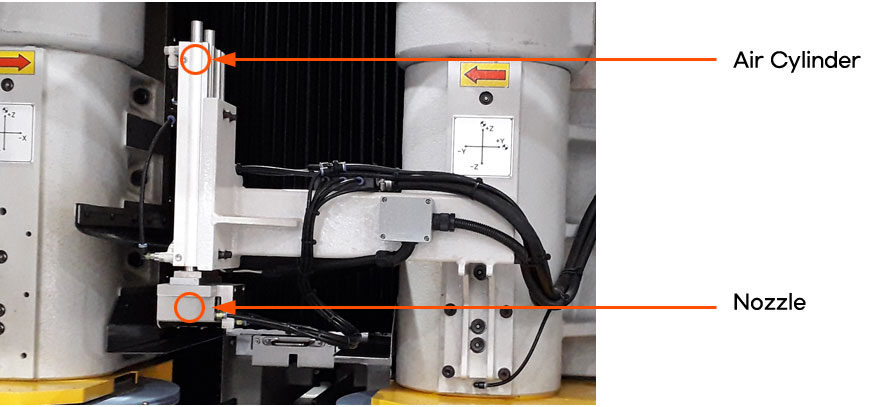

- 드레싱과 그라인딩으로 지석사이즈가 작아짐에 따라 노즐 자동 근접.
- 자동 로딩 및 언로딩 시스템으로 간이 무인화.
- 에어 및 연삭유 세척 장치와 프로그램 연결로 항상 청결한 영자척 유지.
- 연삭가공 대화형 프로그램.
- #25 기준 싸이클 타임 26분(로딩, 언로딩 포함)

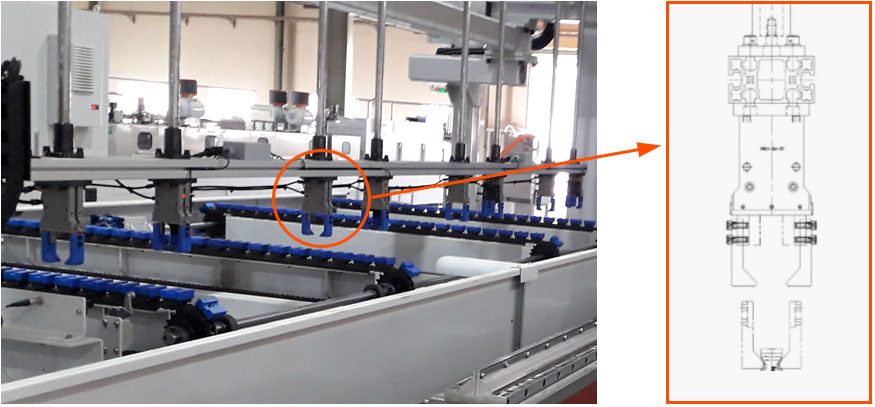

Automatic Loader
영자척 세척 장치

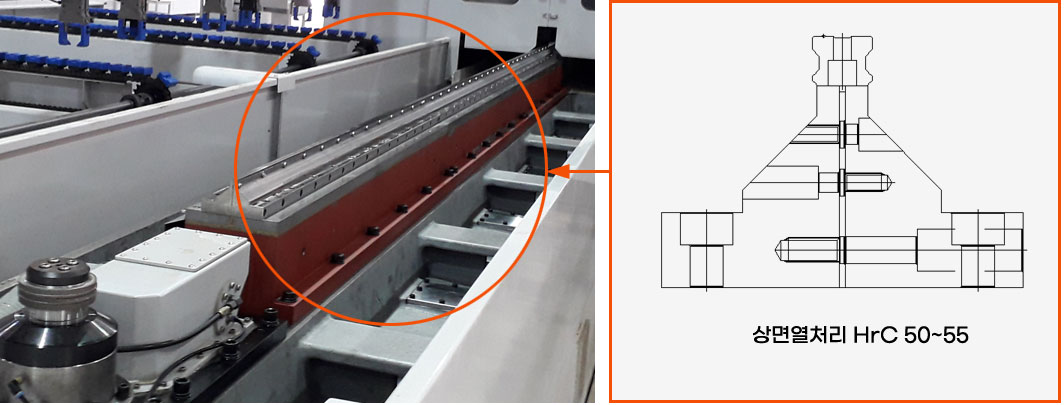

레일 영자척

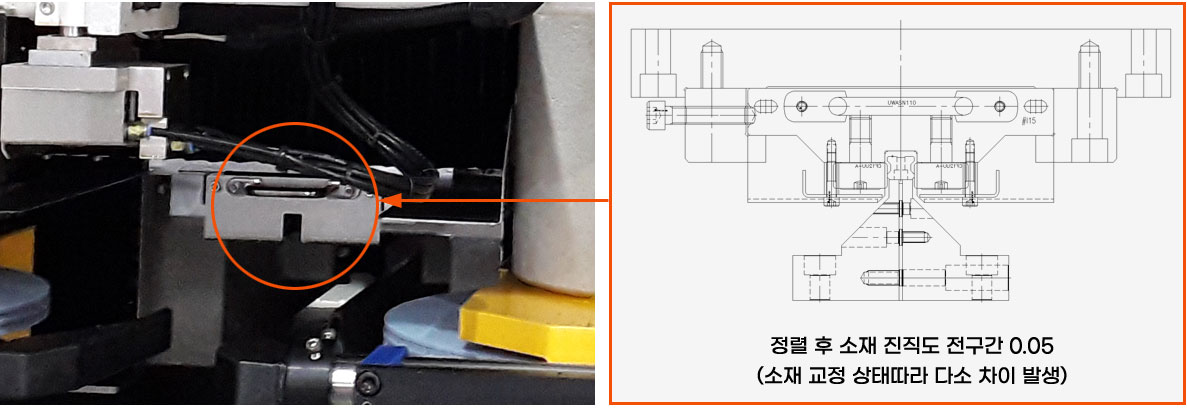

레일 정렬 장치
제품 사양
| 적용형번 |
#15,20,25,30,35,45,55,65 |
| 가공길이 |
4000mm |
| 이송거리
(U,X,Y,Z) |
U 6300, X-Y 240, Z 205 |
| 연삭유탱크 |
910+380 Liter |
| 소요전력 |
60Kw |
| 기계 중량 |
40ton |

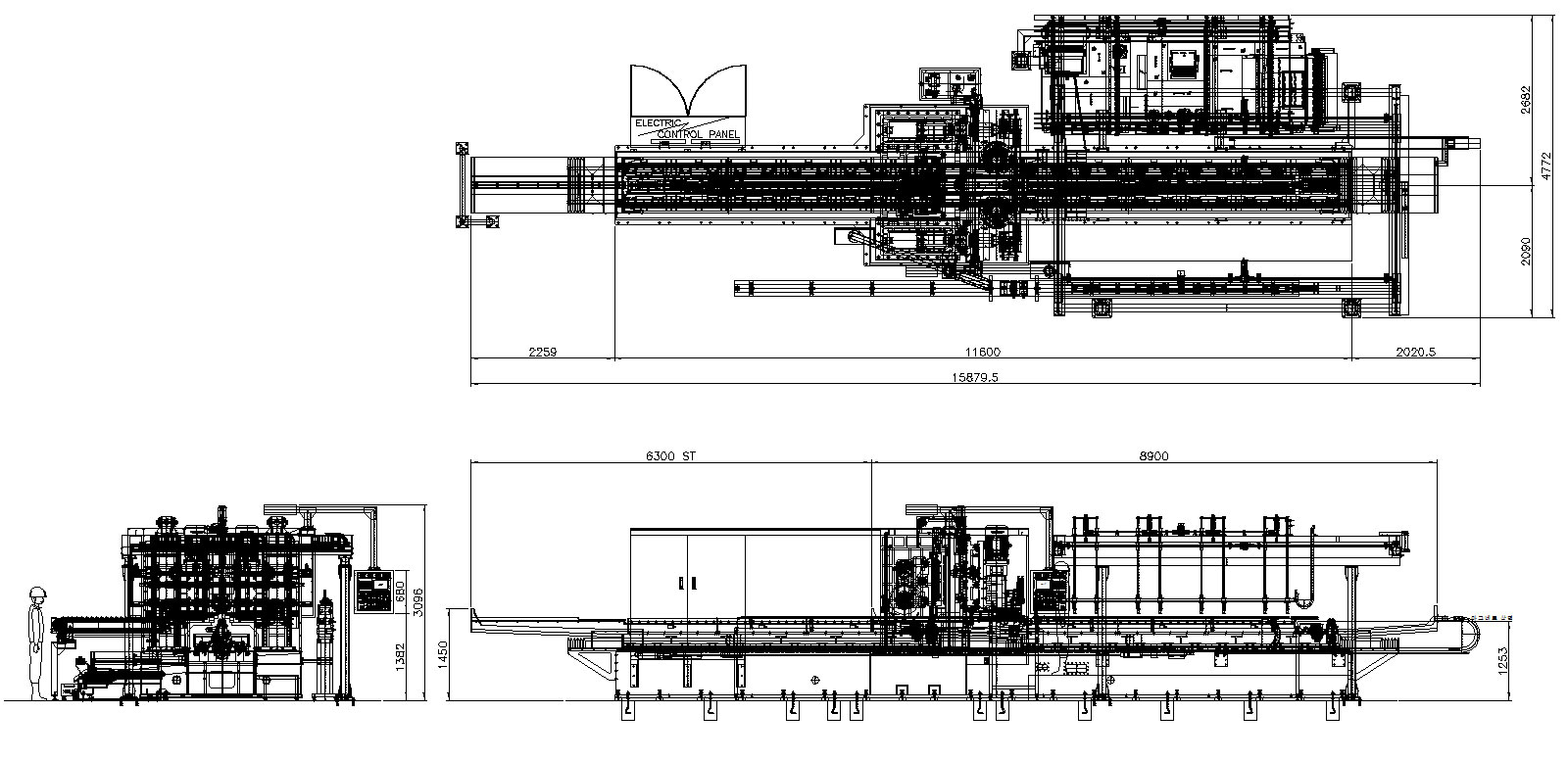

| 기계 사이즈 |
15900 x 4800 x 3100H |
